オリジナル手組みホイール　ＴｙｐｅＬ

KINLIN　XR-200を使用した軽量ホイール、
サイクルショップはたのオリジナル手組みホイールＴｙｐｅＬを紹介します。



リアハブは３２Ｈを使用し、フリー側１６本、反フリー側８本の２：１組みになります。

フリー側は、



このように反フリー側のスポークをまたいだ６本組みになります。



反フリー側のスポークをまたがない６本組みや、反フリー側のスポークをまたいだ４本組み、

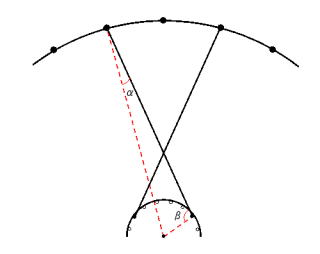

反フリー側のスポークをまたがない４本組みなどもできるのですが、この組み方が角αが最大になり、
角βが最も９０°に近くなるので、ねじり剛性（駆動剛性）が最も高くなります。

反フリー側は、ラジアル組みにすると、ねじり剛性（駆動剛性）アップに全く貢献できないので、
スポークにちょっと頑張ってもらうために、タンジェント組みにしてみました。
スポークは全て内→外通しで２本組みになります。
この組み方ですと、２４Ｈ４本組みと比べて、ねじり剛性（駆動剛性）はちょいと勝り、横剛性は若干劣ります。
反フリー側のスポークテンションがフリー側のスポークテンションに近く、非常にバランスのいいホイールです。

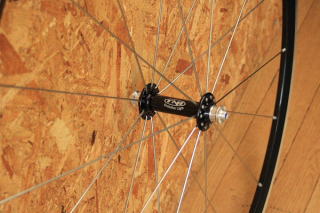

フロントは２０Ｈラジアル組みです。



フロント
リム：KINLIN　XR-200　２０Ｈ
ハブ：TNI　エボリューションライトハブ　２０Ｈ
スポーク：DTSwiss　コンペティション（２.０-１.８mmダブルバテッド）　シルバー
ニップル：DTSwiss　アルミ　シルバー
２０Ｈラジアル組みです。

リア
リム：KINLIN　XR-200　２４Ｈ
ハブ：TNI　エボリューションライトハブ　３２Ｈ　８〜１１速用
スポーク：DTSwiss　コンペティション（２.０-１.８mmダブルバテッド）　シルバー
ニップル：DTSwiss　アルミ　シルバー

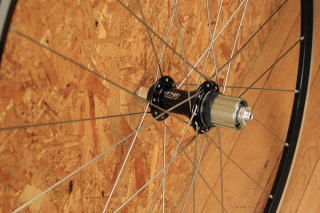

フリー側は１６本の６本組み、反フリー側は８本の２本組みです。
カラーニップル（ブラック、ゴールド、レッド、ブルー、グリーン、パープル、ターコイズブルー）や、
ブラックスポークもご用意できます。

フロントが約５８５ｇ、リアが約７８５ｇで合計約１３７０ｇです。
特に、リムが約３９０ｇと軽量ですので、持って軽いし乗っても軽い、楽チンなホイールに仕上がっています。

アップダウンやストップアンドゴーが多いロングライドには最適です。
ただ、ダンシングで自転車を振り倒すような使い方には向かないかもしれません。
また、重量級の方にはお勧めできません・・・

この仕様でお値段５０,１６０円です。
全国発送可能です（送料２,２００円）。
